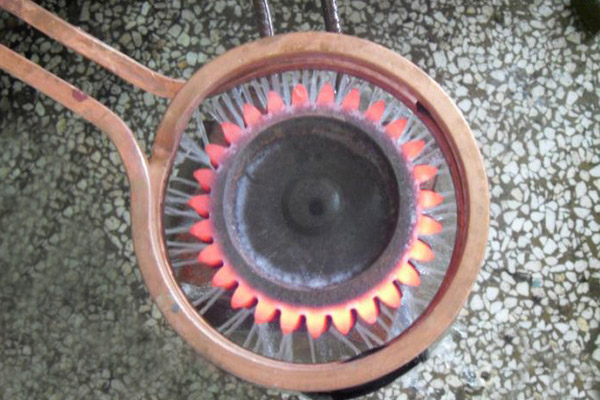

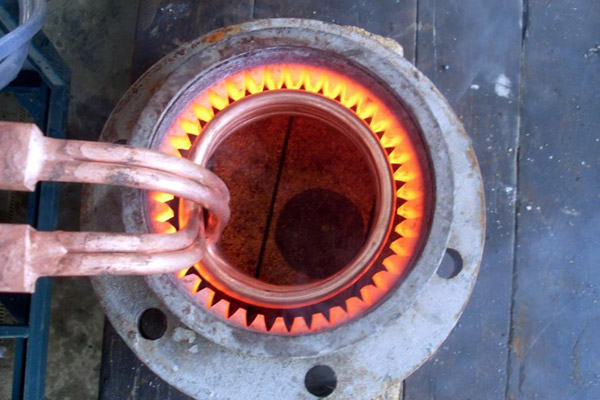

齒輪各類感應淬火工藝方法是怎樣發展的？

　?。?）齒輪感應淬火初期發現的兩條規律

　　  1）齒輪模數恒定時，隨著感應電流頻率的升高，齒頂電流密度與溫度相對比齒溝會高。對某一模數齒輪，有一個使齒頂與齒溝溫度相近的合適頻率。

　　  2）齒輪模數越大，相適應的電流頻率越低，反之越高。其中由于齒溝部與齒輪本體的熱傳導作用，因此，功率密度與加熱時間成為僅次于電流頻率的*決定因素。

　?。?）單個齒類似一個等效的圓柱體，當電流頻率高時，輪齒相當于一個單獨的圓柱體，產生渦流，鄰近效應使其很快達到淬火溫度；當電流頻率低時，輪齒的等效直徑太小，渦流只能產生在齒溝部。頻率過低時齒溝先熱。因為齒部等效直徑太小，電流透入深度超過半徑，效率極低

　?。?）通過齒輪模數來確定合適的電流頻率和加熱時間這*是現在用計算機模擬，采用雙頻同時加熱法選擇高、中頻結合并分配相應功率比的基礎。

　?。?）補償法  由于企業生產用電源的頻率與功率等級常在一定范圍，很難有多種不同型號電源，因此在實際生產中，除采用標準頻率與適用模數外，并采用補償法。

　　  1）當所用電流頻率比合適頻率為高時，采用的方法有：①脈沖加熱法，即加熱一停一加熱，不使齒頂溫度過高，因為停電時，齒輪會進行勻溫，使齒溝部溫度升高；②加大有效圈與齒頂間的間隙，減少其間的鄰近效應，這樣，能減少齒頂與齒溝的溫差，不足之處是降低了加熱效率；③采用斜包型感應器，由于旋轉時對局部只在瞬時處在有效圈內，因此，有加熱一停一加熱的效果，產生齒頂、齒溝間的勻溫作用。

　　  2）當采用頻率低于*佳頻率時，采用的方法

　　有：①在有效圈上鑲裝導磁體，它能加強齒項與有效圈間的鄰近效應，能提高齒頂部的加熱溫度，對花鍵其效果也相同，②采用加熱一停一加熱的方法以達到勻溫，此時是齒溝高溫傳到齒頂。

　　（5）采用單頻法  單頻法既適用于中、小尺寸齒輪，也適用于大齒輪。此法在日本某公司稱為超快感應淬火。齒輪預熱后，可采用高功率密度。

　?。?）雙頻法先用中頻在一個感應器內預熱齒輪，然后快速進入*個感應器進行短時高頻加熱，使齒頂溫度快速上升，達到淬火溫度后立即淬火，此法美國通用汽車公司*早應用于鏈輪淬火。雙頻法不但適用于一次加熱法，亦適用于掃描淬火法，*近幾年又發展了同步雙頻法。
