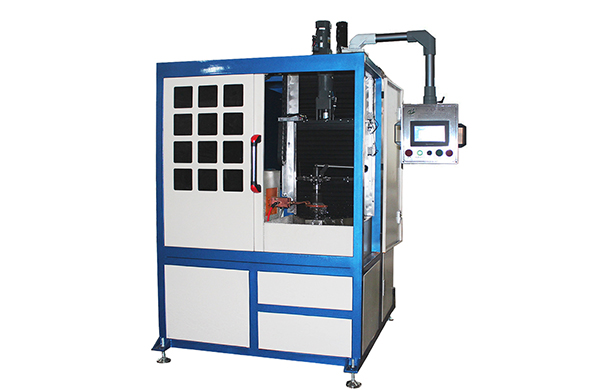

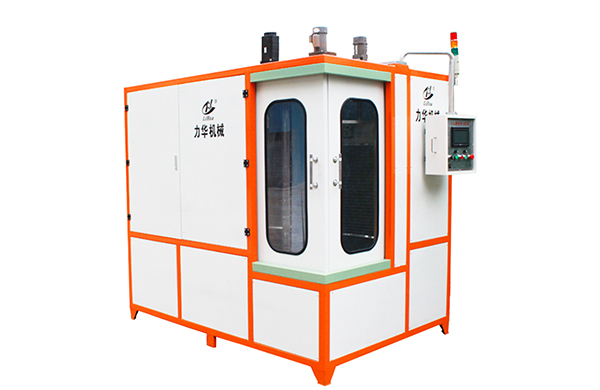

基于之前項目經驗以及企業對能量監控的要求,我們以PADS繪圖軟件為藍本,設計了感應淬火機床采集板,采集板以ARM單片機LPC為核心、采集處理外圍電路的信號以及和外界通訊,按照功能需求,我們設計了相應的感應淬火機床外圍電路,主要包括通訊模塊、模擬量輸入模塊、多路開關量采集模塊、觸摸頻顯示模塊、以及繼電器和報警模塊等。

感應淬火機床中源部分我們將開關中源和線性電源結合使用,給主電路動和獨立中路供電,微控制器是整個采集板的處理核心,其硬件電路主要由復位電路、系統時針電路和看門狗電路組成, 模擬量采集電路由兩部分完成,

一部分是以進口芯片為核心的運放電路,主要放大的是采集電壓和電流信號,另一部分是快速光耦,它采的是頻率信號，本設計需求要采集感應淬火機床多種開關量,主要有是否欠水、是否過溫、過流等，采集的開關量比較多,為了保護采集板電路和抗干擾,在開關量輸入和單片機之間我們采用光耦制進行串聯。
