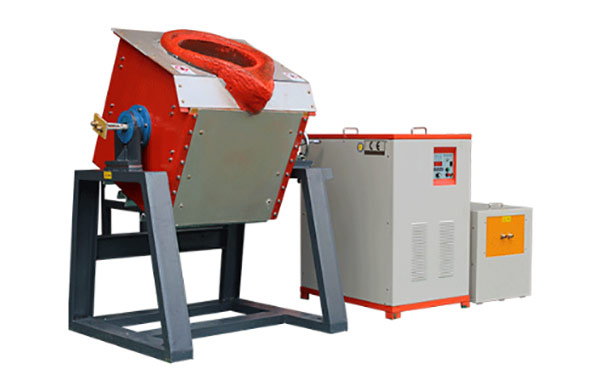

廢銅熔煉爐在工作中其參數變化往往很大，這*必須經常對功率因數和三相平衡進行調節。為了減輕操作人員的勞動強度廈避免人為事故，有必要設計自動調節系統來完成這一工作。

　　廢銅熔煉爐三相平衡自動調節系統的設計原則是：通過調節功率因數補償電容器把單相負載功率因數保持為l，然后同時改變阿平衡器的容量，使之為V13P。根據這一原則設計的三相平衡自動調節系統框圖。

　　廢銅熔煉爐三相平衡自動調節系統是在功率因數自動調節系統的基礎上又加了一套與它大體相似的相平衡調節系統。其中功率因數調節系統中Jcos妒變送器廄可以是測相位形式的，也可以是測幅值形式的。因為單相負載呈容性時；只有cosq等于I時功率因數調節系統中的執行構用于切換單相負載中的補償電容器。相平衡調節系統中的執行機構則用于同時切換。而且相平衡調節系統還通過“門”環節受功率因數調節系統制約，創約的條件有二：一是cosq變送器無信號輸出，即功率因數合適時便“開門”；是cosq調節系統達到已“加滿”或“減空”時也“開門”。所謂“開門”*是讓平衡變送器來的信號通過，參加起調節作用。
