中頻感應加熱設備全橋逆變器的電路相當于兩組雙管正激式逆變電路的組合，每組互為橋的對角線，兩級的驅動PWM脈沖是互補的。它與半橋電路不同的是：全橋逆變器由四個功率開關器件組成，每一個橋臂有兩只開關管，由于每個橋臂均由有源功率半導體器件組成，故稱全橋逆變器或全橋變換器（Full-Bridge Convert-ers）。

    而半橋變換器只有一個橋臂有兩只有源功率半導體器件，另一橋臂由兩只無源元件——電容器替代。在變異半橋電路中，這兩只電容器被取消，只有一個橋臂上的兩只有源功率開關器件互補工作。

　　中頻感應加熱設備全橋變換器典型主電路，四個功率半導體開關器件VT1～VT4構成橋式電路，與它并聯的四只二極管VD1～VD4用于能量恢復通路及消除部分瞬時過電壓。通常二極管均與開關管封裝在一個模塊中，外部無需再并接。

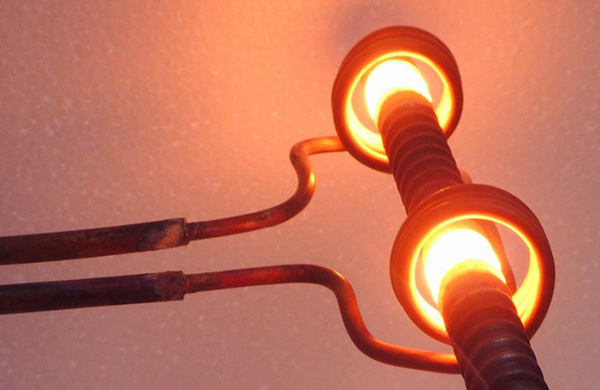

　　在中頻感應加熱設備全橋變換器的兩橋臂中點A、B赴接負載，對感應加熱電源而言，在A、B之間可接諧振電路或匹配變壓器。諧振電路可以是LC串聯諧振電路，也可以是LC并聯諧振電路。如在A、B接匹配變壓器，變壓器一次繞組接在輸出A、B端，變壓器二次與加熱繞組L和諧振補償電容C連接。
