高頻焊機焊管鋼軌SQ處理時奧氏體化溫度的選擇

        感應加熱溫度與奧氏體晶粒尺寸的關系體化溫度。該處溫度的高低直接關系到淬火后鋼的晶粒度的大小，而奧氏體晶粒度的大小直接影響到珠光體的組織結構和鋼的力學性能。 因此，合理選擇奧氏體化溫度具有十分重要的意義。

        (1)奧氏體化溫度與高頻焊機焊管鋼軌頭部晶粒度的關系

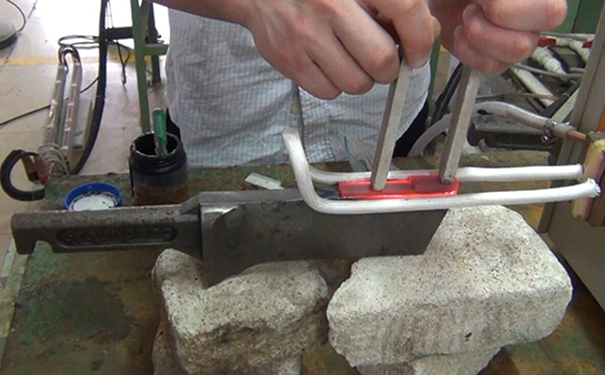

 U71Mn鋼感應加熱奧氏體化溫度與淬火后晶粒尺寸的關系，在850～950℃區(qū)間淬火后，可以得到*細小的晶粒尺寸，其晶粒度為9～10級，晶粒平均直徑為20～30tlm。隨淬火溫度的升高，晶粒尺寸急劇長大。因此，U71Mn鋼感應加熱奧氏體化溫度應當控制在950℃以下。其他幾種鋼軌鋼的感應加 熱奧氏體化溫度與晶粒度的關系。淬火加熱溫度與晶粒度的關系表明，與U71Mn鋼的規(guī)律是一致的。由此可見，從奧氏體化溫度與晶粒度的關系考慮，so處理時，感應加熱奧氏體化溫度應選擇在850～950℃比較合理。

       (2)奧氏體化溫度與高頻焊機焊管鋼軌窒溫沖擊韌性的關系

       隨著奧氏體晶粒的細化，鋼的屈服強度升高，室溫沖擊韌性增大。感應加熱時，淬火溫度與室溫沖擊韌性的關系。鋼的沖擊韌性隨淬火溫度的升高和晶粒的粗化而下降。當淬火溫度高于950℃時， 沖擊韌性發(fā)生明顯下降。因此，從奧氏體化溫度與沖擊韌性的關系考慮，鋼軌so處理時，感應加熱奧氏體化溫度不可高于950℃。

       (3)奧氏體化溫度與鋼的臨界點A。。(A。，)的關系

 在感應加熱快速升溫條件下，奧氏體化溫度（淬火溫度）比臨界點溫度要 高出80～120℃。高頻焊機焊管鋼軌鋼的臨界點。照此 規(guī)律，各鋼軌鋼的so處理感應加熱奧氏體化溫度應在830～ 930℃。

       綜合以上三方面的關系，可以認為高頻焊機焊管鋼軌SQ處理時，感應加熱奧氏體化淬火溫度應選定在850～950℃。但是，在生產實際中采用的奧氏體化溫度要略高于*佳溫度。
