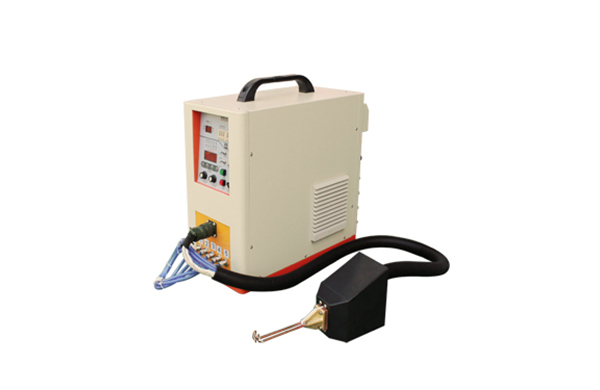

感應加熱電源設計的基本原理有哪些？

　　感應加熱電源與變壓器相似，感應線圈是變壓器的一次繞組，而被加熱工件是變壓器的二次繞組。圖7-3所示為用電路圖說明感應加熱與變壓器的類似性。

　　變壓器的主要特點之一是一二次繞組間的耦合效率與它們之間的距離的平方成反比；一次繞組上的電流乘以一次繞組匝數等于二次繞組的電流乘以二次繞組的匝數。

　　1）為得到*大的能量傳遞，線圈與工件的耦合距離應盡可能?。ㄩg隙要小）。這樣，磁力線穿過工件越多，磁通越密，工件中渦流越大，加熱越快。

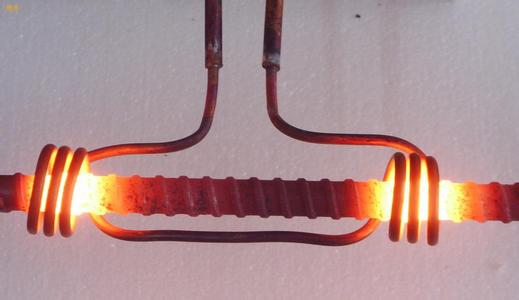

　　2）螺管線圈中磁力線*密集的部分是線圈內部，因此，線圈內部加熱速度*大。

　　3）由于磁力線集中靠近線圈，離它遠*減弱，所以線圈的幾何中心是一個弱的磁場。此時，工件靠近線圈的部分將與很多磁力線相交，加熱速度*快，而間隙大、耦合小的部分加熱速度*慢，此種效應在高頻感應加熱時更為明顯。

　　4）在導電板（管）與線圈的連接處，磁場較弱。因此，感應加熱電源的磁力中心（沿軸向）不一定是幾何中心，此效果在單匝線圈時，更為明顯。隨著線圈匝數的增加，每一匝的磁通量都被加到前面的匝上去，此磁場較弱的情況*不重要了。由于這神現象，加之操作中不可能總把工件放在線圈的中心，因此，工件應放在偏離磁場較弱的區(qū)域。此外，工件應該旋轉，使加熱均勻。

　　5）設計感應線圈時，要防止由于線圈兩邊電流方向相反而導致感應磁場互相抵消。由于線圈的相反，兩邊靠得太近，而無電感產生。將感應加熱電源做成環(huán)線形（線圈在中間）*會產生電感，此時中間插入導體*會加熱。
